Najpewniej sprawdzisz cewkę zapłonową, łącząc diagnostykę komputerową, oględziny, pomiar multimetrem i zamianę cewek między cylindrami. Sam pomiar rezystancji nie zawsze wystarcza, ponieważ uszkodzenie może ujawniać się dopiero pod wysokim napięciem. Sprawdź, jak przeprowadzić diagnostykę krok po kroku i kiedy przerwać jazdę.
Jak działa cewka zapłonowa?
Cewka zapłonowa jest transformatorem układu zapłonowego silnika benzynowego. Zamienia napięcie z akumulatora na wysokie napięcie potrzebne do wytworzenia iskry na elektrodach świecy.
Wewnątrz znajdują się dwa uzwojenia – pierwotne, wykonane z grubszego drutu, oraz wtórne, mające kilka tysięcy zwojów cienkiego drutu. Gdy sterownik przerywa przepływ prądu w uzwojeniu pierwotnym, w uzwojeniu wtórnym powstaje impuls wysokiego napięcia.
Cewka zapłonowa może generować napięcie liczone w kilowoltach. Nie sprawdzaj jej wyjścia zwykłym woltomierzem ani nie dotykaj przewodów podczas pracy silnika.
Jakie objawy wskazują na awarię cewki?
Uszkodzona cewka zaburza zapłon mieszanki paliwowo-powietrznej. Objawy mogą występować stale albo pojawiać się tylko po rozgrzaniu silnika, przy dużym obciążeniu lub podczas wilgotnej pogody.
Najczęściej kierowca zauważa:
- nierówną pracę silnika na biegu jałowym,
- szarpanie podczas przyspieszania,
- drgania nadwozia i wibracje jednostki napędowej,
- spadek mocy oraz gorszą reakcję na pedał gazu,
- falowanie obrotów lub gaśnięcie silnika,
- trudności z uruchomieniem albo całkowity brak rozruchu,
- zapalenie kontrolki check engine,
- zwiększone zużycie paliwa.
Takie symptomy nie potwierdzają jeszcze uszkodzenia cewki. Podobne problemy powodują zużyte świece, przewody wysokiego napięcia, nieszczelności układu dolotowego, awarie wtryskiwaczy, czujnika położenia wału lub niewłaściwie ustawiony rozrząd.
Jak przygotować samochód do kontroli?
Przed rozpoczęciem prac zaparkuj samochód na równej powierzchni, wyłącz zapłon i wyjmij kluczyk ze stacyjki. Silnik oraz cewki powinny być schłodzone, szczególnie jeśli zamierzasz demontować elementy układu zapłonowego.
Przygotuj multimetr, podstawowe narzędzia, latarkę oraz – jeśli to możliwe – prosty interfejs diagnostyczny OBD. Podczas pracy nie odłączaj cewki przy włączonym zapłonie, chyba że instrukcja serwisowa konkretnego modelu przewiduje taką procedurę.
Jak sprawdzić cewkę zapłonową krok po kroku?
Oględziny
Najpierw sprawdź obudowę cewki, gumową fajkę, złącze elektryczne i przewody. Pęknięcia, ślady nadtopienia, korozja styków, olej w gnieździe świecy lub wilgoć mogą powodować przebicia i wypadanie zapłonu.
Upewnij się również, że cewka jest prawidłowo osadzona. Luźne mocowanie może pogorszyć kontakt ze świecą albo powodować drgania elementu podczas pracy silnika.
Diagnostyka komputerowa
Podłącz tester OBD i odczytaj zapisane kody usterek. Błąd P0303 oznacza wypadanie zapłonu na trzecim cylindrze, a P0304 wskazuje cylinder czwarty. Kod nie wskazuje jednak automatycznie uszkodzonej cewki – określa miejsce występowania problemu.
Skasuj błąd tylko po zapisaniu jego treści i danych z chwili wystąpienia. Warto sprawdzić także liczniki wypadania zapłonów oraz parametry pracy silnika, jeśli tester je obsługuje.
Zamiana cewek między cylindrami
W silnikach z osobną cewką nad każdą świecą można zamienić miejscami podejrzany element i cewkę z innego cylindra. Po wykonaniu tej czynności ponownie odczytaj błędy sterownika.
Jeśli błąd przeniesie się na cylinder, do którego trafiła cewka, jest ona bardzo prawdopodobną przyczyną usterki. Gdy kod pozostanie na tym samym cylindrze, sprawdź świecę, wtryskiwacz, przewody oraz kompresję.

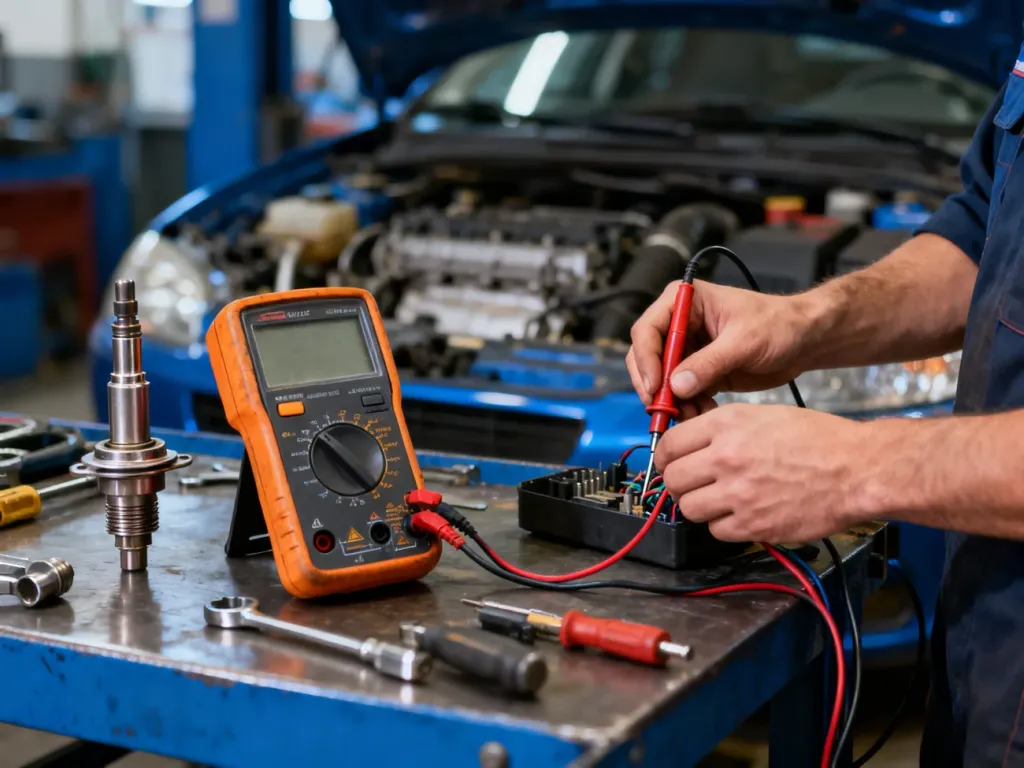

Pomiar multimetrem
Pomiar rezystancji może wykryć przerwę lub zwarcie w uzwojeniu. Ustaw multimetr na pomiar oporu, odłącz wtyczkę cewki i przyłóż sondy do pinów wskazanych w dokumentacji serwisowej.
Nie ma jednej uniwersalnej wartości dla wszystkich cewek. Zakres zależy od konstrukcji, dlatego wynik porównuj wyłącznie z danymi producenta konkretnego silnika i cewki. Bardzo niska rezystancja, brak przejścia lub wyraźna różnica między identycznymi elementami może wskazywać na uszkodzenie.
W cewkach trzy-pinowych nie należy przypadkowo zwierać pinów ani podawać napięcia z akumulatora. Jeden styk może odpowiadać za zasilanie, drugi za masę, a trzeci za sygnał sterujący – ich układ różni się zależnie od modelu.
Sprawdzenie zasilania i masy
Jeżeli zamiana cewek nie przynosi rozstrzygnięcia, zmierz napięcie zasilania na wtyczce zgodnie ze schematem elektrycznym. Sprawdź też ciągłość przewodu masowego i przewodu sygnałowego między cewką a sterownikiem.
Za niskie napięcie ładowania może wpływać na pracę silnika, ale nie oznacza automatycznie awarii cewki. Najpierw zweryfikuj miernik, stan akumulatora, połączenia masowe, alternator i regulator napięcia.
Jak sprawdza się starsze układy zapłonowe?
W starszych samochodach jedna cewka współpracuje z rozdzielaczem zapłonu i przewodami wysokiego napięcia. W takim układzie trzeba ocenić nie tylko samą cewkę, ale również kopułkę, palec rozdzielacza, przewody i świece.
Przewody wysokiego napięcia mogą mieć prawidłową rezystancję, a mimo to przebijać pod obciążeniem. Zwykły multimetr nie wykrywa każdego rodzaju uszkodzenia izolacji.
Do kontroli iskry używa się testera układu zapłonowego przeznaczonego do danego typu cewki. Nie próbuj mierzyć napięcia wyjściowego standardowym miernikiem, ponieważ jego zakres jest zbyt mały, a urządzenie może zostać uszkodzone.
Czego nie robić podczas diagnostyki?
Niektóre popularne metody warsztatowe są ryzykowne dla samochodu i osoby wykonującej test. Szczególnej ostrożności wymagają próby z wymuszaniem iskry oraz podawaniem napięcia z zewnętrznego źródła.
Unikaj następujących działań:
- dotykania przewodu wysokiego napięcia przy pracującym silniku,
- zwierania pinów wtyczki cewki,
- podłączania akumulatora bez znajomości schematu cewki,
- sprawdzania iskry przez trzymanie przewodu w dłoni,
- pomiaru napięcia wtórnego zwykłym multimetrem,
- jazdy z odłączoną cewką bez wskazania producenta.
Przed wymianą odłącz zapłon, wyjmij kluczyk i odczekaj chwilę. W razie wątpliwości odłącz ujemny przewód akumulatora, pamiętając, że może to skasować ustawienia urządzeń lub wymagać ponownej kalibracji niektórych systemów.
Czy można jeździć z uszkodzoną cewką?
Krótki dojazd do bezpiecznego miejsca lub warsztatu bywa możliwy, jeśli silnik pracuje względnie stabilnie. Nie traktuj tego jednak jako normalnej eksploatacji.
Wypadanie zapłonu kieruje niespalone paliwo do katalizatora trójfunkcyjnego. Jego przegrzanie może doprowadzić do uszkodzenia wkładu, a dalsza jazda często nasila szarpanie i utratę kontroli nad samochodem podczas przyspieszania.
Gdy kontrolka check engine miga, silnik mocno szarpie albo traci moc, zatrzymaj samochód i skorzystaj z pomocy drogowej zamiast kontynuować jazdę.
Jak wybrać nową cewkę zapłonową?
Dobieraj część po numerze OE, kodzie silnika i katalogu producenta, a nie wyłącznie po wyglądzie. W przypadku cewek montowanych pojedynczo warto potwierdzić, czy producent zaleca wymianę jednej sztuki, czy całego zestawu.
Trwałość zależy od jakości wykonania, temperatury pracy, stanu świec i instalacji elektrycznej. Markowe elementy mogą pracować nawet do 200 tys. km, podczas gdy tanie zamienniki bywają zużyte po kilkudziesięciu tysiącach kilometrów, a najtańsze mogą wymagać wymiany już po około 20 tys. km.
Przy montażu oczyść gniazdo, sprawdź stan świecy i zastosuj środek do połączeń elektrycznych tylko wtedy, gdy przewiduje to instrukcja producenta. Nie smaruj przypadkowo styków metalowych, ponieważ może to pogorszyć przewodzenie.
